機械本体仕樣 |
| 夾爪尺寸 |
8英吋 |
X,Z軸移動距離 |
X:160mm
Z:250mm |
刀具台刀具數 |
8支 外徑:4
内徑:4 |
| 主軸數 |
4 |
X,Z軸快速移動速度 |
X:24m/min Z:30m/min |
外徑刀具尺寸 |
□25mm |
|
主軸端形狀 |
A2-6 |
最大加工徑 |
φ200mm |
內徑刀具尺寸 |
φ40mm |
|
主軸回轉數 |
45~4,500min-1 |
最大加工長度 |
100mm |
CNC裝置 |
FANAC
18iTB/
2系統＋裝載器控制 |
| 選配
30~3,000min-1 |
托盤分割
速度 |
180°/1.5sec |
機械重量 |
7500kg（含裝載器） |
| 選配
50~5,000min-1 |
主軸馬達 |
11/15kWx2
（連續/30分定格） |
|
|
|
|
CNC裝置仕樣 |
| CNC裝置 |
FUNAC-18iTB/2系統 |
最小移動單位 |
X:0.0005mm/p Z:0.001mm/p |
工具位置OFFSET |
±999.999mm(16組) |
| 補間機能 |
直線和圓弧 |
最大指令値 |
±99999.999mm |
背隙補正 |
±9999μm |
| 制御軸 |
2軸(X/Y)x2 |
進給速度指令 |
mm/rev.
mm/分 |
主軸相互間補正機能 |
主軸OFFSET |
|
同時制御軸數 |
2軸x2 |
F4位螺牙切削 |
0.0001∼500.0000mm/rev. |
|
|
最小設定單位 |
0.001mm
0.007deg. |
最小手動進給單位 |
0.1/0.01/0.001mm |
|
|
|
|
|

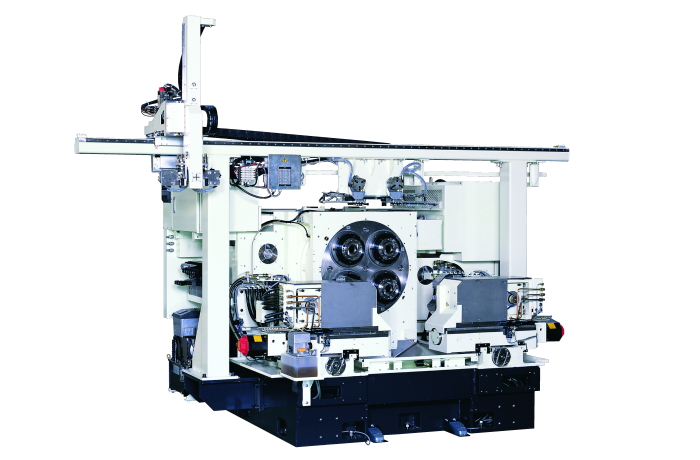

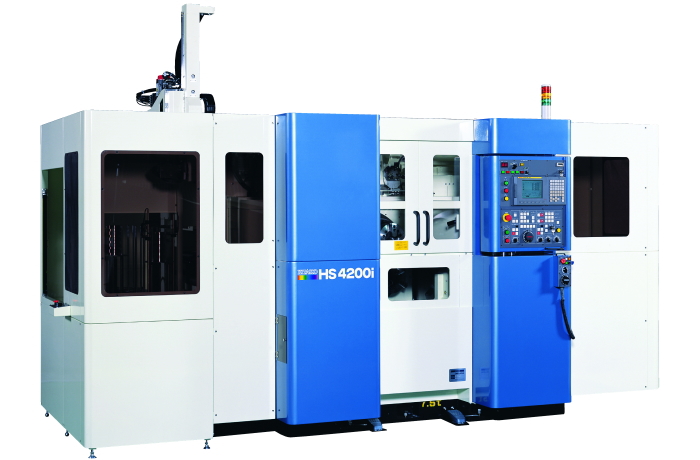

新產品HS4200系列 超高生產型CNC車床 標準高速自動上下料搭載機
|
HS4200i |
標準高速自動上下料搭載機 |
|
HS4200iM |
標準高速自動上下料搭載機 ． 附銑削機能 |
|
HS4200n |
標準高速自動上下料 非搭載機 |
|
HS4200nM |
標準高速自動上下料 非搭載機•
附銑削機能 |
|
|
|
|
|
|
|
|
