KASHIFUJI歯車機械KL451

KL451

以齒輪加工廠的省力化及中小齒輪加工的高率為目標所製作的簡易操作型CNC滾齒機

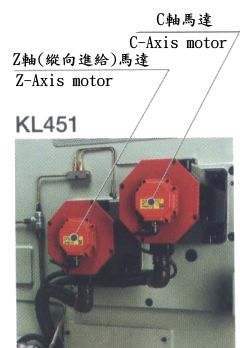

                4軸NC

·         X軸 (水平進給)

·         Z軸 (垂直進給)

·         C軸 (床台軸)

·         B軸 (主軸)



適合輕型機械操作性容易的NC機能對多種工件的加工

及特殊加工可發揮其効果。


C軸NC標準化








切齒程式(標準付属)1度切程式








(工件程式)


注)角度度単位可以以、度、分、秒単位入力。

簡易的機械配置 容易的自動裝載装置

將機械的深度利用到最大限得後部裝置對(切屑処理及制御盤開閉等)

完全不產生障礙的配置。還有隨著工件的變更工件支持座不用交換採用

簡單可調整式的工件支持座。













能力

可切削最大徑

400mm

可切削最大模數

模數5

滾刀鞍座垂直移動距離

300mm

滾刀軸頭傾斜角度

±45°

可切削齒數

3~1000

作業範圍

滾刀和床台的中心距

35~300mm

床台上面直徑

450mm

床台孔徑

82mm

床台上面和支持頂心的距離

325~625mm

滾刀



可安裝滾刀外徑×長度

125×150mm

滾刀桿安裝部錐度

NT#40

滾刀位移距離

100mm

切削速度及進給



滾刀回轉速度

75~350mm-1

垂直進給速度

0.01~10mm/T.rev

水平進給速度

0.01~10mm/T.rev

水平快速進給速度(X)

3,000mm/min

垂直快速進給速度(Z)

1,000mm/min

所要佔地面積及重量



地面面積 長×寬

2,308×1,485mm

機械高度

2,060mm

重量(含油壓裝置)

4,500kgf









標準附屬品



特別附屬品

NC4(X,C,B,Z)

滾刀軸頭油壓旋轉裝置

手動對齒容易化機能



滾刀軸頭自動夾緊裝置

油壓發生裝置



滾刀位移NC裝置

自動潤滑油裝置



切齒治具

切削油供給裝置



下部油壓缸

滾刀刀桿及套環一組



毛邊去除裝置

切削循環



切屑輸送帶

一次切削



油霧回收裝置

二次切削



自動門

水平切削(水平多段可變速進給)



洗淨槍

軸向切削二段進給













































































【機械概観図】
