產品介紹

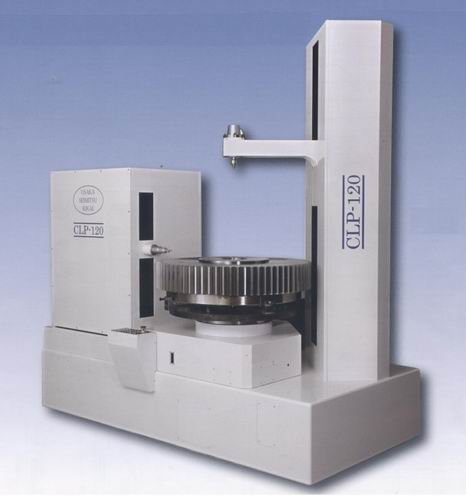

大型CNC全自動齒輪量測機
■ CLP120 (外徑：0∼1250mm)
最大節圓徑對應到1200mm, 最大量測外徑可到1250mm.
以快速全自動量測在自動變速箱等高負荷的動力傳達裝置所使用的齒輪之齒形、齒筋、節距、偏心等。多段齒的連續測量、細分化測量熱處理前後的比較、3D輸出等以標準軟體可做對應。(備有多種選配軟體)
| 規格 | CLP-120 | |
| 1. 測定項目 | 平､斜齒之齒形､齒筋方向誤差 | |
| 內齒之齒形､齒筋方向誤差 | ||
| 各種節距誤差（單一､鄰接､累積） | ||
| 齒溝偏心 | ||
| 2. 可測定模數 | m1∼25 | |
| 3. 可測定齒數 | 10∼500 | |
| 4. 可測定齒輪外徑 | 最大ψ1250㎜ | |
| 5. 可測定基礎圓徑 | 0∼ψ1200㎜ | |
| 6. 可測定齒幅 | 最大600㎜ | |
| 7. 齒形測定法線長 | ±300㎜ | |
| 8. 可測定螺旋角 | 0°∼±65° | |
| （特別附屬） | (±65°∼±90°) | |
| 9. 測定齒軸長 | 200∼1200㎜ | |
| （特別附屬） | (200∼1500㎜) | |
| 10. 測定齒重量 | 最大3000㎏ | |
| 11. 測定方法 | 手動及全自動量測 | |
| 12. 測定最小單位 | 單位：0.001㎜ | |
| 13. 記錄裝置 | 雷射印表機（A4､送紙式） | |
| 誤差記錄倍率 | 可任意設定：×50､×100､×200､×500､×1000 | |
| 記錄長度倍率 | ×0.5､×1､×2､×4､×8､×16､×32 | |
| 14. 本體塗裝色 | 象牙白4.4Y 7.7/1.1 | |
| 15. 電源•重量 | AC100V±10﹪(50/60Hz±1Hz)單相2線附接地，1t | |
| 16. 電氣仕樣 | 依照本公司電氣樣 | |
| * 本仕樣､外觀等可能因性能改進等因素而有所變更 | ||
| 標準附屬品 | ||
| 桌上型電腦附電腦桌 | 1式 | |
| A4雷射印表機 | 1式 | |
| 檢出器 | 1式 | |
| 上部頂心ψ52 | 1式 | |
| 下部頂心ψ45 | 1式 | |
| 頂心台(量測齒輪軸長200mm~1200mm) | 1式 | |
| 工件驅動器 | 1式 | |
| 測定子 | 7支 | |
| 工具 | 1式 | |
| 操作說明書 | 1冊 | |
| 軟體 | ||
| 【1】齒形、齒筋手動量測 | 1式 | |
| 【2】齒形、齒筋動量測(各種型式) | 1式 | |
| 【3】齒輪諸元的記憶 | 1式 | |
| 【4】齒形誤差、壓力角誤差、齒形形狀誤差的計算 | 1式 | |
| 【5】齒筋誤差、螺旋角誤差、齒筋形狀誤差的計算 | 1式 | |
| 【6】齒形、齒筋的平均、最大最小的變異量 | 1式 | |
| 【7】各種節距誤差的測定 | 1式 | |
| 【8】齒溝偏擺的測定 | 1式 | |
| 【9】內齒的自動測定 | 1式 | |
| 【10】全齒測定 | 1式 | |
| 【11】細分化測定 | 1式 | |
| 【12】多段齒輪的量測 | 1式 | |
| 【13】齒面的立體表示 | 1式 | |
| 【14】ISO、JIS、DIN、AGMA的規格等級表示 | 1式 | |
| 特別附屬品 | ||
| 交流定電壓裝置 | 1式 | |
| 測定子(各種) | 1式 | |
| 內齒輪用測定子尾座(M1~4,M4~8, M8~12) | 1式 | |
| 校正用測定棒…………………,下心頂心校正用 | 1式 | |
| 校正用量錶及尾座…………上,下心頂心校正用 | 1式 | |
| 倍率校正用測微器頭及尾座……測頭檢出器校正用 | 1式 | |
| 內齒輪量測用工件床台 | 1式 | |
| 予備檢出器 | 1式 | |
| 自動原點設定治具…………測頭檢出器精度調整校正用 | 1式 | |
| 自動量測用標準齒輪……日常機械靜態精度校驗用 | ||
| 雷射印表機A3紙 | 1式 | |
| 軟體 | ||
| 【1】蝸桿(β＞65°)的量測 | 1式 | |
| 【2】滾刀的量測 | 1式 | |
| 【3】排齒的量測 | 1式 | |
| 【4】滾齒刀量測 | 1式 | |
| 【5】插齒刀刨齒刀具量測 | 1式 | |
| 【6】刮齒刀的量測-只有齒形齒筋的量測 | ||
| 【7】刮齒刀的量測只有節距的量測 | ||
| 【8】正､斜齒輪的偏心補正 | ||
| 【9】測定DATA的管理圖軟體 | ||
| 【10】齒面接觸傳導誤差模擬(AMTEC公司製軟體) | 1式 | |
