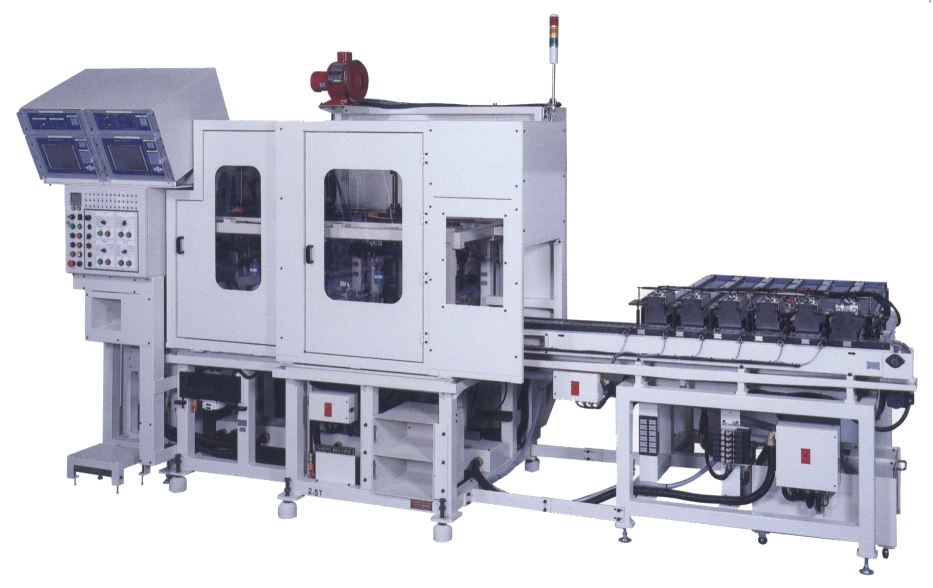

齒輪嚙合選別機

此測定機是使用和工件標準齒輪嚙合來量測測定齒輪的踫偒、齒偏擺來判定OK、NG的兩齒面嚙合的測定機。

■ 仕樣

• 測定放大器 彩色顯示器
• 測定感測器、SONY磁或尺。
• 角度檢出、圓筒譯碼器
• 循環時間　30秒以內 （SPEED GEAR：40齒）
  ※含搬送時間
• 測定項目及精度
  OBD/5μ以內
  踫傷/5μ以內
  齒偏心/5μ以內
  內徑/3μ以內
  端面偏擺/3μ

■ 特別附屬品

• 標準軸偏擺補軟體
• 印表裝置
• 壓光裝置
  3點嚙合式 1點搖動式式
• 排料集料裝置
  數量/型式另行檢討
